Триходові котли TERNOX D 2P мають циліндричну омивну топку із прямим розвитком полум’я. Димові гази проходять через топку, що утворює перший хід і в кінці топки, через інверсійну камеру, потрапляють у трубний пучок, що утворює другий хід. Потім димові гази повертаються у напрямку передньої частини котла і надходять у трубний пучок, що утворює третій хід. Після третього ходу димові гази збираються в димовому коробі та видаляються через димохід.

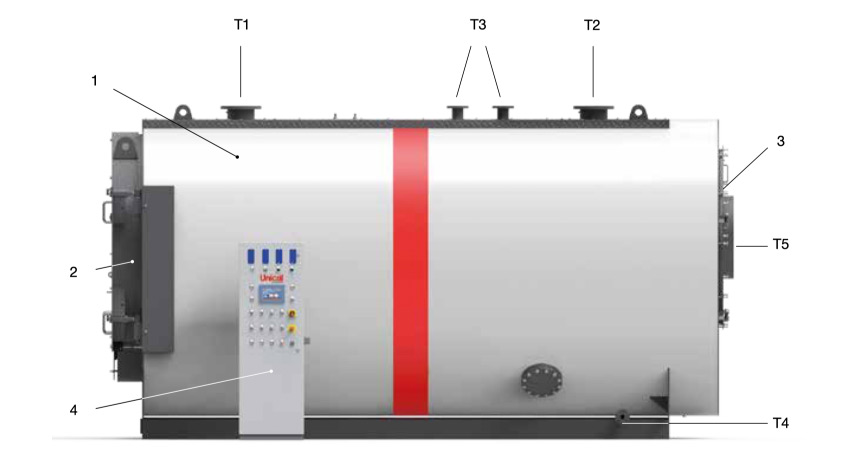

Корпус котла
та його основні складові: обичайка, топка, інверсійна камера, трубні дошки та трубні пучки виготовлені з високоякісної сталі відповідно до чинних норм. Усі матеріали мають сертифікати, що підтверджують їх хімічні та механічні характеристики. Інверсійна камера має пласкі трубні дошки. Зварювання виконується кваліфікованим, атестованим персоналом. Контроль якості складає кожному етапі виробництва. Після виготовлення котли піддаються гідравлічним випробуванням.
Димогарні труби
також виготовляються з високоякісної сталі та приварюються до трубних ґрат за допомогою автоматичного зварювання. На фінальному етапі виробництва труби зачищаються для усунення виступів межі трубної дошки.
Передні двері котла
виготовлена із сталевого листа, повністю герметична для димових газів та надійно теплоізольована зсередини шаром вогнетривкого матеріалу. Пальник монтується на спеціальній подушці.
Задня димова камера
виконана також зі сталевого листа і ізольована матеріалом з низькою теплопровідністю. Камера оснащується фланцевим горизонтальним патрубком, а також ревізійними дверцятами для обслуговування та прочищення.
Основа котла
складається із сталевої рами, привареної до трубних ґрат.
Ізоляція обічайки
виконана з мінераловатних товщиною 100 мм і захищена зовні обшивкою з алюмінієвого листа (або з нержавіючої сталі, відповідно до індивідуального запиту).

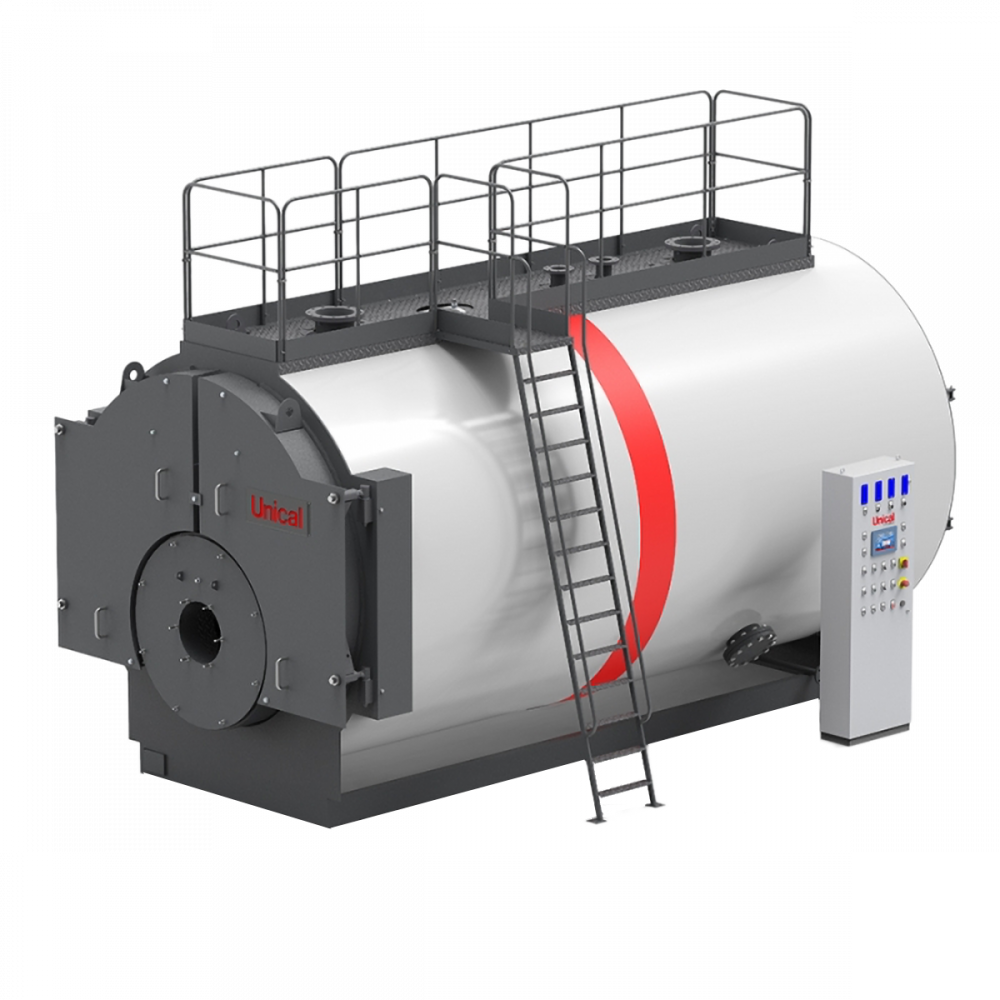

Водогрійні триходові котли серії TERNOX D 2P — це високоефективне промислове обладнання з циліндричною омивною топкою та прямим розвитком полум’я, призначене для стабільного та економічного теплопостачання. Конструкція забезпечує триходовий рух димових газів, що підвищує ефективність теплообміну та загальний ККД системи.
Робочий процес організований таким чином: димові гази спочатку проходять через топку (перший хід), далі через інверсійну камеру надходять у трубний пучок (другий хід), після чого повертаються до передньої частини котла і проходять третій трубний пучок. Завершивши теплообмін, гази збираються у димовому коробі та виводяться через димохід.
Корпус котла виготовлений із високоякісної сталі відповідно до чинних норм і стандартів. До його складу входять обичайка, топка, інверсійна камера, трубні дошки та трубні пучки. Усі матеріали мають сертифікати якості, що підтверджують їх механічні та хімічні властивості. Інверсійна камера виконана з пласкими трубними дошками. Зварювання здійснюється кваліфікованим персоналом із подальшим багаторівневим контролем якості. Після виготовлення кожен котел проходить гідравлічні випробування.
Триходові котли TERNOX D 2P мають циліндричну омивну топку із прямим розвитком полум’я. Димові гази проходять через топку, що утворює перший хід і в кінці топки, через інверсійну камеру, потрапляють у трубний пучок, що утворює другий хід. Потім димові гази повертаються у напрямку передньої частини котла і надходять у трубний пучок, що утворює третій хід. Після третього ходу димові гази збираються в димовому коробі та видаляються через димохід.
Корпус котла
та його основні складові: обичайка, топка, інверсійна камера, трубні дошки та трубні пучки виготовлені з високоякісної сталі відповідно до чинних норм. Усі матеріали мають сертифікати, що підтверджують їх хімічні та механічні характеристики. Інверсійна камера має пласкі трубні дошки. Зварювання виконується кваліфікованим, атестованим персоналом. Контроль якості складає кожному етапі виробництва. Після виготовлення котли піддаються гідравлічним випробуванням.
Димогарні труби
також виготовляються з високоякісної сталі та приварюються до трубних ґрат за допомогою автоматичного зварювання. На фінальному етапі виробництва труби зачищаються для усунення виступів межі трубної дошки.
Передні двері котла
виготовлена із сталевого листа, повністю герметична для димових газів та надійно теплоізольована зсередини шаром вогнетривкого матеріалу. Пальник монтується на спеціальній подушці.
Задня димова камера
виконана також зі сталевого листа і ізольована матеріалом з низькою теплопровідністю. Камера оснащується фланцевим горизонтальним патрубком, а також ревізійними дверцятами для обслуговування та прочищення.
Основа котла
складається із сталевої рами, привареної до трубних ґрат.
Ізоляція обічайки
виконана з мінераловатних товщиною 100 мм і захищена зовні обшивкою з алюмінієвого листа (або з нержавіючої сталі, відповідно до індивідуального запиту).
Водогрійні триходові котли серії TERNOX D 2P — це високоефективне промислове обладнання з циліндричною омивною топкою та прямим розвитком полум’я, призначене для стабільного та економічного теплопостачання. Конструкція забезпечує триходовий рух димових газів, що підвищує ефективність теплообміну та загальний ККД системи.
Робочий процес організований таким чином: димові гази спочатку проходять через топку (перший хід), далі через інверсійну камеру надходять у трубний пучок (другий хід), після чого повертаються до передньої частини котла і проходять третій трубний пучок. Завершивши теплообмін, гази збираються у димовому коробі та виводяться через димохід.
Корпус котла виготовлений із високоякісної сталі відповідно до чинних норм і стандартів. До його складу входять обичайка, топка, інверсійна камера, трубні дошки та трубні пучки. Усі матеріали мають сертифікати якості, що підтверджують їх механічні та хімічні властивості. Інверсійна камера виконана з пласкими трубними дошками. Зварювання здійснюється кваліфікованим персоналом із подальшим багаторівневим контролем якості. Після виготовлення кожен котел проходить гідравлічні випробування.
