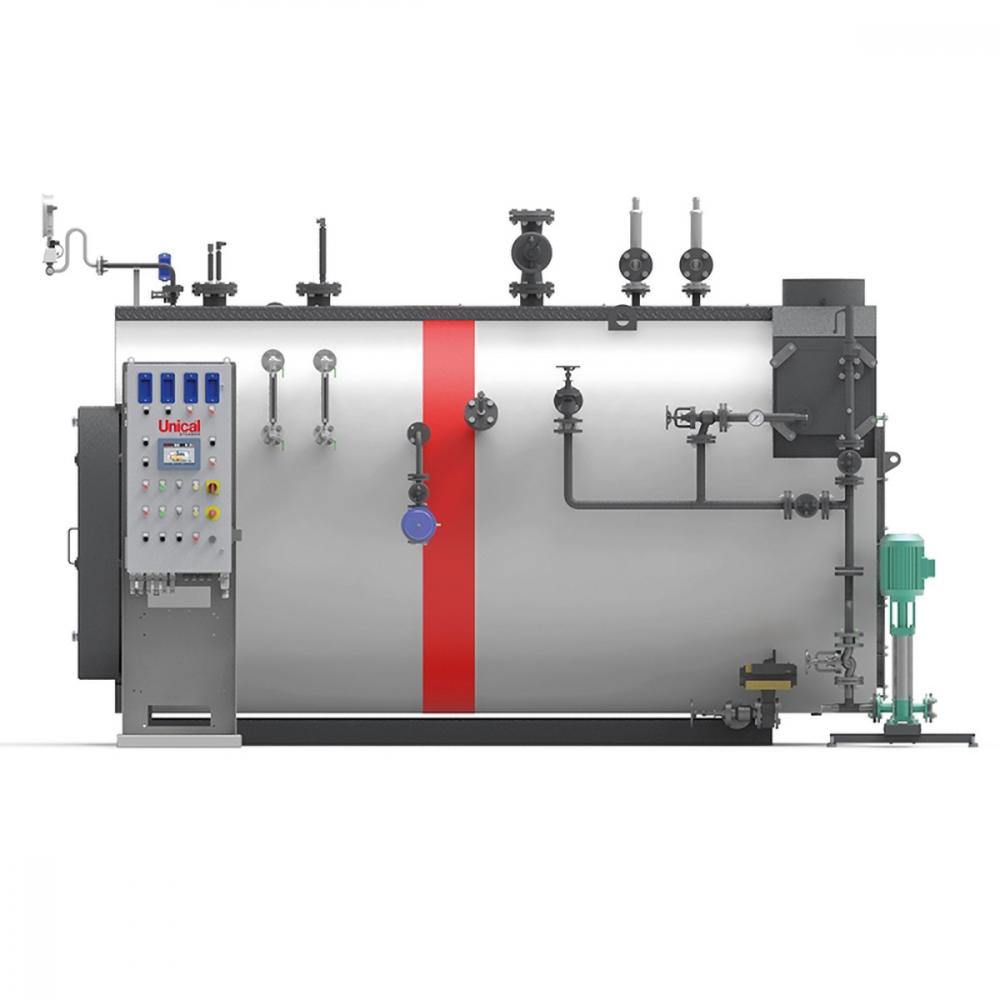

Триходові парові котли — це високоефективне промислове обладнання, призначене для стабільного виробництва насиченої пари високої якості. Конструкція котла забезпечує оптимальний теплообмін, зниження викидів NOx та надійну роботу в інтенсивних режимах експлуатації.

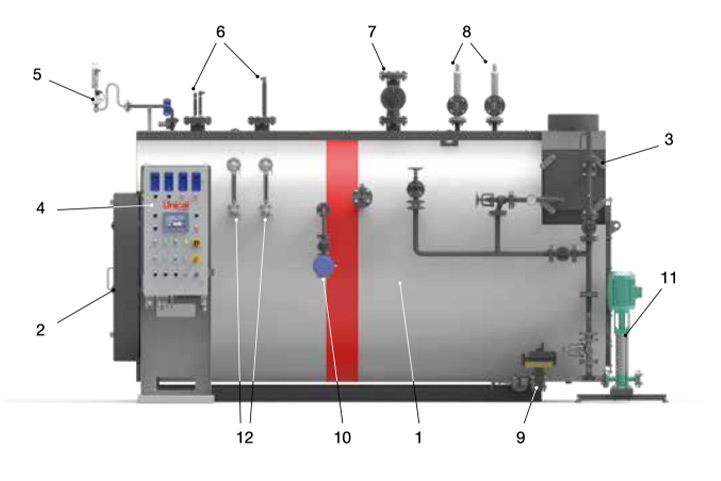

Котел складається з горизонтальної циліндричної топки, у якій формується полум’я, задньої інверсійної камери, першого димогарного ходу та трубного пучка, що утворює третій хід димових газів. Така конструкція забезпечує максимально ефективне використання теплової енергії та високу продуктивність обладнання. Завдяки великій випаровувальній камері й оптимально розрахованим розмірам на виході отримується насичена пара високої якості.
Корпус котла спроєктований відповідно до стандарту EN 12953-3:2016 та складається з циліндричної обичайки, топки, інверсійної камери та плоских трубних плит типу set-in, виготовлених із високоякісної сталі згідно з чинними технічними нормами. Для встановлення контрольно-вимірювальних приладів корпус оснащений двома патрубками діаметром 100 мм.
Димогарні труби, що формують трубний пучок, виготовлені з високоякісної сталі та приварені до трубних плит методом автоматичного зварювання. Для підвищення ефективності теплообміну труби оснащуються турбулізаторами з термостійкої нержавіючої сталі або спеціальними запатентованими алюмінієвими профілями ESALU у версії HP.
Задня інверсійна камера виготовлена зі зварної сталевої пластини та забезпечує ефективний розворот потоку димових газів для подальшого проходження через теплообмінні канали.
Передні дверцята виконані зі сталевого зварного листа та мають внутрішню ізоляцію з вогнетривкого теплоізолюючого бетону. Конструкція дверцят на петлях дозволяє швидко відкривати котел для проведення сервісного обслуговування.
Задня димова камера виготовлена зі сталевої зварної пластини з теплоізоляційним шаром. Вона оснащена ревізійними дверцятами для очищення труб та горизонтальним патрубком для підключення димоходу відповідного діаметра. Конструкція також передбачає можливість встановлення вбудованого витяжного економайзера.
Основа котла являє собою міцну раму зі сталевих профілів, закріплених методом електрозварювання до трубних плит та додатково посилених привареним сталевим листом.
Оглядовий майданчик розташований у верхній частині котла та виконаний у вигляді сталевої рами з рифленим металевим покриттям. За потреби може комплектуватися сходами та захисними поручнями відповідно до стандарту UNI EN ISO 14122.
Ізоляція обичайки виконана з мінераловатних матів товщиною 100 мм на основі термостійких смол високої щільності. Зовнішня поверхня захищена пофарбованою сталевою обшивкою товщиною 10/10 мм, що забезпечує мінімальні тепловтрати та високу енергоефективність котла.
